虹图热像监测系统在

燃气储配站的应用

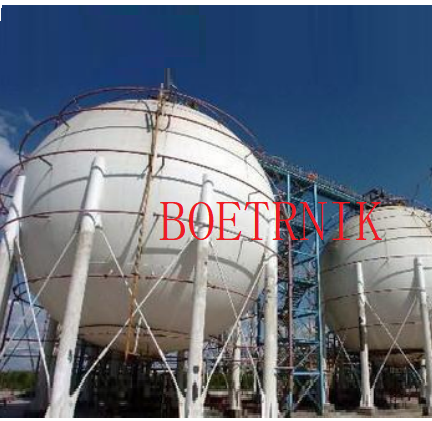

一、现场场景

红外热成像是最先进的光电仪器，热成像具有不接触、不停运，24小时实时监控，不受光线影响无论是白天或夜晚都可以工作。热成像可监控目标红外辐射，利用光学采集、通过智能算法，获取信息生成可视化图像，来识别设备工作状况。对自动发现安全隐患，能及时报警等诸多优点，可以做到省时省力，工作效率高。

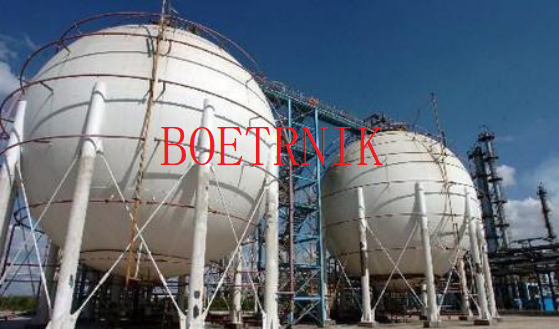

通过热像热辐射仪器，对燃气储配站储存容器外部智能扫描，可检测到容器内液化石油气液位界面。帮助监测监控管道及各气阀的工作，是否有泄漏等情况，保障安全的生产。

二、系统的建设实现以下的目标

l 全天候监控：利用红外热像监控系统通过远端控制，无需看管而实现全天候运行。

l 实时显示：实时显示全辐射红外热图，值班人员可实时查看整个监测区域任意点或区域位的实时温度情况。

l 可对异常情况进行录制、拍照、分析，并出具专业检测报告。

l 报警存储：当目标出现温度异常，监控后台会及时发现温度异常区域，触发报警，声光报警模块会发出报警声且软件后台会抓拍发生过程中的图像文件并生成日志，方便后期查找调用！

l 数据抓拍：可定时采集热成像图片数据,便于后期分析整个转炉运行情况。

l 自定义报警阈值和等级：系统可内定义不同报警阀值和等级，协助工作人员对隐患发生的紧急程度、发展势态和可能造成的危害程度作出准确评估，提升处理的有效性。

l 系统具有高可靠性、安全性、可维修性和可扩展性。设计方案预留了一定的接口和容量。系统可与中控室网线连接。仪器可自动连接、自动控制、自动校准、系统网络化、错误指示等功能。

三、网络架构

   根据储配站实际应用的需求，现场储气罐容器两两并排放置。可采用2套在线式虹图热像监测系统，1套便携式热像仪相结合方式，进行监控。利用在线式热成像，监控燃气石油气和天然气的储气罐，自动扫描监控，图像信息实时显示在后台电脑上。利用手持式热成像，便携式巡查，即拍即看，实时成像，巡检储气罐液位和后台数据是否一致，同时，还查看管道、气阀等泄漏异常，可自动报警自动提示。

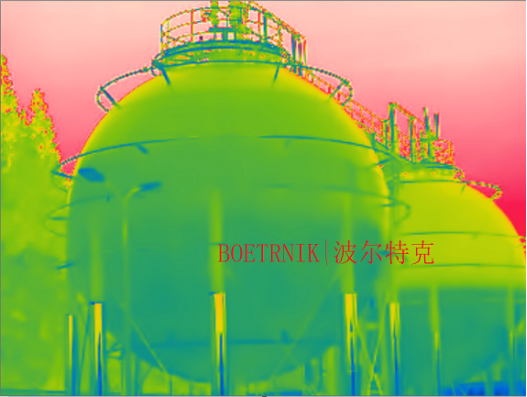

整个网络设计思路为，在燃气储配站液化石油气储气罐的两侧，分别安装两套虹图热像监测系统前端硬件，可测温到-20℃~650℃，对储气罐进行日常的扫描监测。热成像采集到目标的电磁红外辐射，利用核心智能算法转化为可视化热像图谱，热像图对不同范围温度梯度显示效果。将储气罐的现场图像信息及时传回监控室，便于工作人员时刻掌握液化气体的液位和内部数据的匹配。一套热像仪监控储气罐的一侧红外图像，与另一套热像仪监控储气罐另一侧进行结合对比来查看，让图像显示更全面的。通过图像能实时分析到液化石油气罐体的液位位置，直观清晰。

由于液化天然气罐体与液化石油气不同，其内部为双层金属结构，中间采用珠光砂，对于热成像测量具有一定要求，将进行技术优化，采用更高精技术能0.05℃的温度差，并且将图谱信息差异扩大，便于查看到更细致的差异，辅助工作人员查看。热像仪监控系统，固定在云台上，可自由设定超过100个预置位置，自动巡航监控，除了监控储气罐外，还可监控管道、法兰阀门等控制装置。更好服务于储气站运营管理。因现场防爆应用要求，在线式热成像均采用防爆设计。

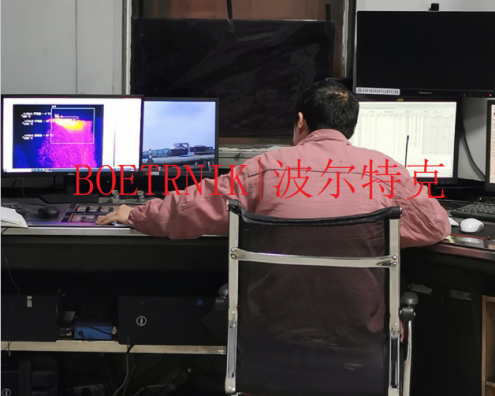

后台将采用网线将在线式热成像设备进行汇总，接入现场网络交换机当中，如果现场距离控制中心具体偏远，再通过光纤方式将现场设备通过光纤收发器传输到监控室监控中心，实现监控中心对现场的实时查看和分析。后台软件可实时查看现场实际情况并定时存储现场数据，便于后续实时进行分析。手持式数据同样可存入电脑，进行分类管理。

实现监控中心24小时实时对现场情况进行实时监测。对预先设定的温度，进行主动报警进行提示。

前端探头固定安装现场，利用云台控制，由于受角度和距离的影响存储局部盲区。另外，再配置1套手持式BTK217热像仪，可随时拍摄设备热像图，无需等待秒测设备，便携操作，即拍即看，可自动拍下图片进行数据存档，便于后期追溯。便于工作人员，了解和查看未能看到的局部细节，实现在线式和手持式结合，全天候、无盲区、无死角的热成像监控体系。

四、核心设备产品信息

4.1.虹图热像监测系统硬件

4.2.防爆护罩

防爆热像固定监控为隔爆兼粉尘防爆型，防爆标志为“Ex d IIC T6 Gb/Ex tD A21 IP68 T80℃”。热成像仪护罩采用304不锈钢壳体,机身严格按照隔爆产品标准进行制造,在危险环境中正常使用能够保护现场安全,当产品内部在突发引燃情况下,通过外壳以及隔爆面将火焰隔绝在壳体内部,达到隔爆效果。

Ø 材     质：标配304不锈钢

Ø 防护等级：IP68

Ø 出线口规格：M25×1.5

Ø 出线口数量：2

Ø 外形尺寸：465mm×166mm×171mm

Ø 重    量：8.6kg

Ø 安装方式：壁装、立柱等（可根据客户要求定制特殊支架）

Ø 防爆标识：Ex d IIC T6 Gb/Ex tD A21 IP68 T80℃

Ø 防爆合格证号：CNEx20.0939X

Ø 产品标准：Q/320412ZAF141-2020

五、后端监控平台软件

虹图热像监测系统通过后台专业分析软件RealTime System可实现实时监测现场情况且对异常情况进行分析、诊断、处理！

系统前端探头BTK326硬件产品，的视频流不仅包含图像，还有每一帧图像110592个像素点的温度数据，我们可以对整个罐体的面上各个点位进行温度监测分析，为状态监测和智能分析提供丰富的基础数据。采用全辐射热像视频流技术，满足工业现场实时、远程、非接触采集设备/产品温度数据需求。配置丰富的工程配件，配合功能强大的监控与分析平台软件，为集成商和用户提供最佳热像系统解决方案！
